一、背景与挑战
随着我国生态环境保护力度持续加大，工业企业非法排污、偷排漏排等违法行为成为环境执法的重点打击对象。暗管作为企业偷排污水的“隐形通道”，具有隐蔽性强、难以发现的特点，一直是环保执法的难点。传统排查手段主要依赖人工巡查和开挖验证，不仅效率低下、成本高昂，还会破坏道路和植被，干扰正常的生产生活秩序。此外，部分老企业原有规划图缺失或后期改动较大，进一步增加了排查难度。在此背景下，探地雷达（Ground Penetrating Radar，简称GPR）技术凭借其无损、高效、精准的优势，成为暗管排查的首选技术手段。
二、探地雷达技术原理
探地雷达是一种利用高频电磁波探测地下介质分布的高分辨率探测技术。其基本原理是：通过发射天线向地下发射高频电磁波，电磁波在地下介质中传播时，遇到存在电性差异的界面（如管线与周围土壤的分界面）时发生反射，接收天线接收反射回地面的电磁波，系统根据接收到电磁波的波形、振幅强度和时间的变化特征，推断地下介质的空间位置、结构、形态和埋藏深度。
与传统金属管线探测仪不同，探地雷达不依赖由管线感应并辐射的电磁场，不仅能探测金属管线，也能探测非金属或不导电的管线，如PE管、水泥管、PVC管、陶瓷管、电线电缆等。这一特性使其在暗管排查中具有不可替代的优势——绝大多数偷排暗管为了规避检测，恰恰采用非金属材质。
三、SL-GPR无线探地雷达（暗管探测仪）产品概述
武汉世隆科技有限公司推出的SL-GPR系列无线探地雷达（环保行业称为暗管探测仪），是业内率先采用无线传输技术的全数字化探测系统。该系列产品以高速脉冲发射器和皮秒取样技术为核心，实现了软件可调采样、无线非接触测量、标准IEEE802.11通讯协议、GPR参数自动设定、无线数据传输、硬件及软件滤波、时变增益、软件延时等先进功能。设备采用天线主机一体化设计，体积小、重量轻、功耗低，通用型笔记本电脑、平板或手机即可控制采集。
SL-GPR无线探地雷达（暗管探测仪）通过了国家光电子信息产品质检中心极其严苛的电磁辐射检测，并获得了相关电磁辐射CMA认证。设备支持Windows、Android、鸿蒙HarmonyOS等多种操作系统，运行流畅稳定。
四、核心技术优势
1.全材质管线探测能力
SL-GPR利用电磁波原理，可以探测所有材质的地下管线，包括金属管线以及PE管、水泥管、PVC管、陶瓷管等非金属管线。这一能力彻底解决了传统管线仪无法探测非金属暗管的痛点。
2.管线AI自动识别系统
设备集成了专用的管线AI自动识别系统，可对采集到的数据进行自动解析，快速识别管线的深度、位置和材质，并以列表或图表方式实时展现。这一功能极大地简化了数据处理过程，无需人工判读即可生成可视化数据报告，大幅提高了工作效率。
3.无线传输与多平台操作
SL-GPR采用无线数据传输技术，不受线缆干扰，现场使用方便。无线控制通讯功能支持笔记本电脑、手机等多平台操作，配合北斗/GPS定位系统可实现数据帧对帧同步采集，精准定位异常点位。
4.高精度与高效率
设备探测精度可达厘米级，分辨率可达1mm。扫描速率最高可达488扫/秒，可在短时间内完成大面积的探测工作。设备支持逐点测量、距离触发测量、连续测量等多种采集方式。
5.视频、定位与雷达信号同步采集
SL-GPR可同步采集视频信号（如执法记录仪）、地理坐标和雷达信号，实现检测数据与现场环境的实时比对，为执法取证提供直观依据。
五、暗管排查应用场景
SL-GPR无线探地雷达（暗管探测仪）可对地下0～5米深度范围内各种材质的管线或异常埋藏异物进行快速无损检测，主要应用于以下场景：
-环保排污暗管执法监察：对工业企业厂区及周边进行拉网式排查，精准定位非法排污暗管。
-市政管线普查：查明城市地下金属/非金属管线分布情况，完善管网档案。
-河道沿线暗管排查：沿河岸线探测隐蔽排污口及暗管。
-工业园区管网核查：对照设计图进行有针对性的探测，发现违规私接暗管。
六、标准化操作流程
基于SL-GPR无线探地雷达（暗管探测仪）的标准化排查作业流程如下：
第一步：前期准备与资料收集。收集目标区域的地下管线设计图、地质资料等，了解场地电磁环境，制定探测方案。
第二步：现场踏勘与参数设置。实地勘察探测区域，根据地质条件和目标深度，选择合适的雷达天线频率，设置时窗、采样点数等参数。

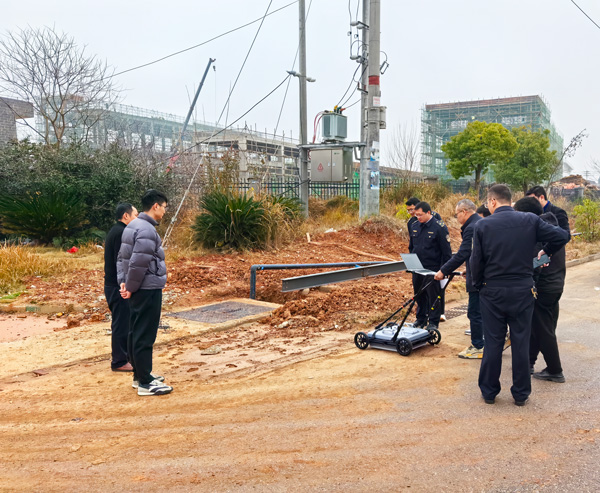

第三步：数据采集。操作人员推动一体化天线主机沿预设测线行进，设备实时采集雷达数据并同步记录GPS坐标和现场视频。
第四步：AI自动识别与数据分析。采集完成后，管线AI自动识别系统对数据进行自动解析，识别管线的深度、位置和材质。
第五步：异常点复核与确认。对AI识别出的异常点位进行人工复核，必要时采用管道机器人（如SL-C200数字高清管道机器人）进入管道内部进行确认。
第六步：成果输出。生成包含管线位置、深度、材质等信息的可视化数据报告，为执法提供科学依据。
七、总结与展望
探地雷达技术以其无损、高效、精准的特性，正在深刻改变暗管排查的传统模式。武汉世隆科技SL-GPR无线探地雷达（暗管探测仪）作为国产探地雷达的代表性产品，通过全数字化设计、无线传输技术、AI自动识别系统等核心优势，为环保执法、市政管网普查等领域提供了切实可行的技术解决方案。
从砀山到郑州，从昆明到武汉，全国几十个生态环境局局执法项目，SL-GPR无线探地雷达（暗管探测仪）的实战应用充分证明了国产探地雷达在暗管排查中的可靠性和有效性。随着人工智能、大数据等技术的深度融合，探地雷达将在暗管排查领域发挥更加重要的作用，为守护绿水青山提供更有力的科技支撑。
