一、项目背景

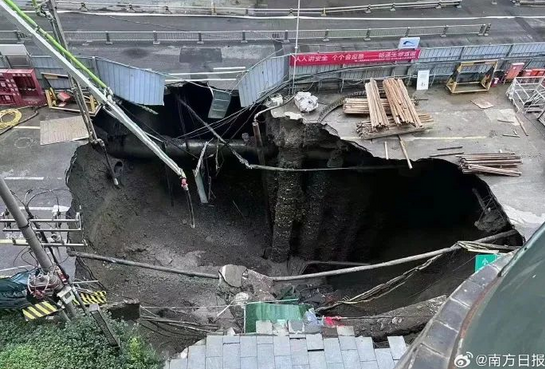

近年城市道路塌陷事故逐年增多，2023年全国塌陷事故达1206起，路基空洞隐蔽性强、突发风险高，严重威胁群众出行安全。国家出台《智慧城市城市运行指标体系总体框架》，将道路塌陷评价纳入国标，同步增发万亿国债补齐城市防灾短板，全面推进城市体检、城市更新，地下管线、道路路基等城市生命线安全检测成为刚需。
路面塌陷核心形成逻辑：土体流失形成地下空洞→路面支撑不足→车辆荷载触发塌陷。主要诱因分为五类：供排水管网老化渗漏冲刷土体；地铁、隧道施工扰动土层；暴雨、地质松动等自然灾害；车辆超载；路基填料不合格、压实度不足等施工遗留问题。传统人工巡检、钻探取样效率低、破坏性强，无法实现全域常态化排查，亟需车载三维探地雷达这类无损快速检测技术，提前识别空洞、脱空、富水等隐患，实现灾害前置预警。
二、车载三维探地雷达技术与核心优势
（一）技术原理
系统搭载多通道阵列天线，向地下发射宽频电磁波，通过接收地下介质反射波形，结合北斗RTK厘米级定位同步采集数据，生成地下三维剖面成像，无损识别路基空洞、管线、松散层、渗水区等病害。高低频天线组合覆盖0-10m探测深度，兼顾浅层路面精细检测与深层路基隐患勘查。
（二）四大核心优势
1.高精度三维成像：厘米级探测分辨率，多通道数据融合直观呈现地下空间形态，精准量化空洞尺寸、埋深范围。
2.高速智能检测：车辆正常行驶即可作业，最高检测时速100km/h，不阻断交通；内置AI算法自动识别管线、空洞病害，降低人工判读误差，应急场景可快速到场勘测。
3.全程无损作业：电磁波非接触探测，无需开挖钻孔，不破坏路面、地下管线，适配城市主干道常态化普查。
4.前置防灾预警：大面积地毯式扫描，提前锁定隐蔽路基病害，从源头消除塌陷风险，减少重大安全事故与经济损失。
（三）天线与通道选型逻辑
天线频率决定探测深度与精度：2GHz高频用于路面面层、桥梁钢筋检测；400-600MHz适配市政管线、浅层空洞；200MHz低频可探测10m深层路基。
通道数量影响覆盖宽度与抗干扰能力，4/8通道适合小型支路，8-16通道为市政道路主流配置，兼顾探测范围、设备体积与项目成本，过多通道会增加车辆通行难度与运维成本。
三、世隆SL-VGPR车载三维探地雷达系统
1.适用场景
市政道路空洞塌陷排查、高速公路结构层检测、地下管线定位、铁路隧道道床勘查、机场跑道质检、堤坝蚁穴/管涌隐患探测。
2.产品核心特点

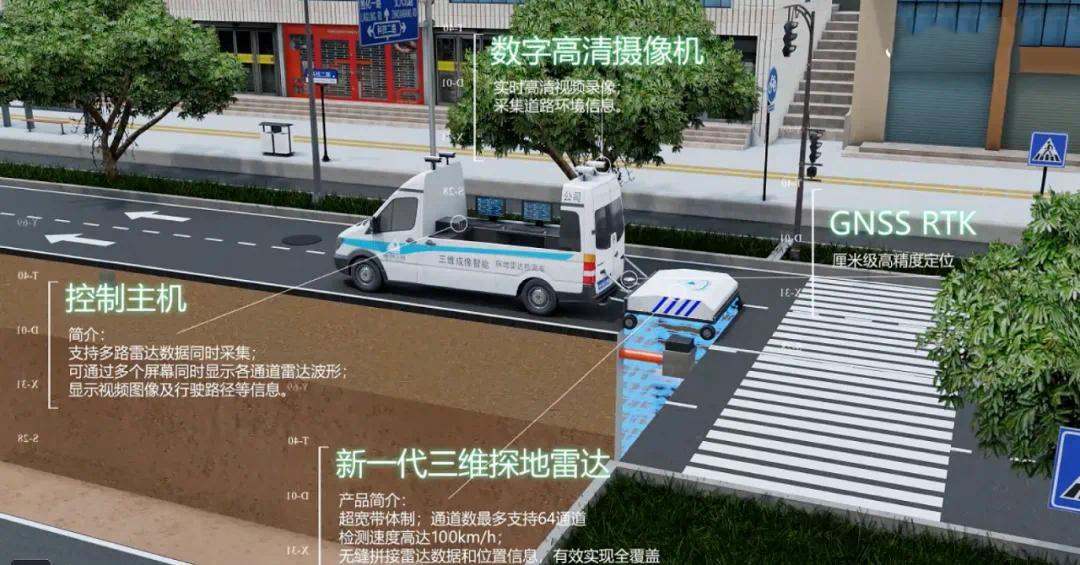

高低频阵列天线同步采集，浅层、深层病害一次扫测；多通道数据实时三维可视化；可自动识别空洞、裂缝、含水松散层；搭配AI管线识别模块，自动标注管线埋深、走向；整机集成高清视频、RTK定位，雷达影像与现场画面、坐标一一对应；专用特种检测车辆，合规上路作业，车内集成多屏操作台，支持5人随车作业。
3.关键技术参数
通道1-16通道可选，最大扩展256通道；探测深度0-10m；扫描速度最高7200扫/秒；工作温度-20℃~60℃；整机功耗低于40W；支持距离、时间、定位多模式触发；采集软件自带滤波、增益校正、数据拼接功能，支持中英双语，可一键导出PDF、Excel检测报告，兼容第三方GNSS设备，预留二次开发数据接口。系统配备双供电保障，可全天候连续作业。
四、成套检测实施流程
工程采用车载雷达大面积普查+便携式SL-GPR无线探地雷达定点复核组合模式，兼顾效率与检测精度。
1.前期准备：校准雷达设备，收集道路施工图、管线资料，规划全域检测路线；
2.车载全域扫测：检测车匀速行驶，同步采集雷达波形、定位、路面视频数据，系统实时标记地下异常区域；
3.定点复核核验：针对车载雷达标记的隐患点位，使用轻量化无线手推雷达复测，精准判定病害类型、范围；
4.数据专业分析：软件降噪、地层追踪、三维建模，定量测算空洞大小、埋深、土体含水率；
5.出具检测成果：生成标准化报告，标注病害坐标、风险等级，配套路面整改、路基修复方案；
6.现场作业规范：严格遵守交通管制，妥善存储原始探测数据，操作人员持证上岗，保障检测精准度。
配套SL-GPR便携式无线探地雷达简述
整机重量≤5kg，无线传输距离20米，续航10小时，搭载50MHz~2GHz多频段天线，探测深度0-5m，适用于道路边角、人行道、病害点位精细核查，也可用于隧道衬砌、混凝土结构、暗管排污排查等场景。
五、方案整体价值
1.高效全域普查：相比人工钻探效率提升数十倍，短时间完成城市主次干道全覆盖体检；
2.降低运维成本：隐患早发现、早处置，避免道路塌陷带来的巨额修复、人身伤亡损失；
3.数字化管控：探测数据带精准坐标归档，形成道路地下病害数据库，支撑城市长效管理；
4.适配城市更新政策：满足城市体检、防灾减灾项目建设要求，助力市政道路安全数字化升级。
